Réorganisation de baies de brassage et nettoyage de serveurs

✦ Nos interventions

Avant / après : nos réalisations

Quelques baies remises en ordre par nos techniciens. Les photos sont prises sur site, avant et après intervention.

INTERVENTION 01

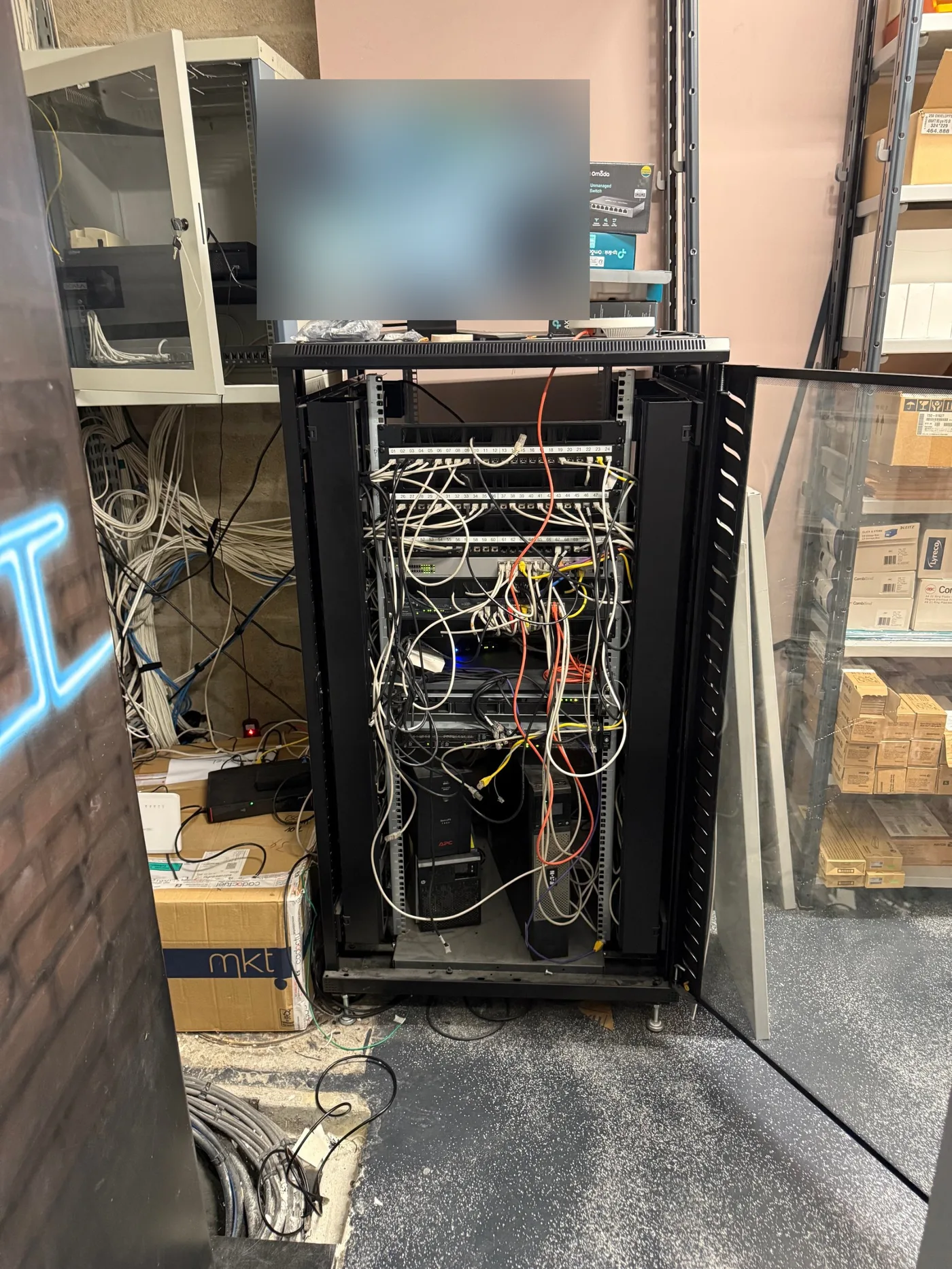

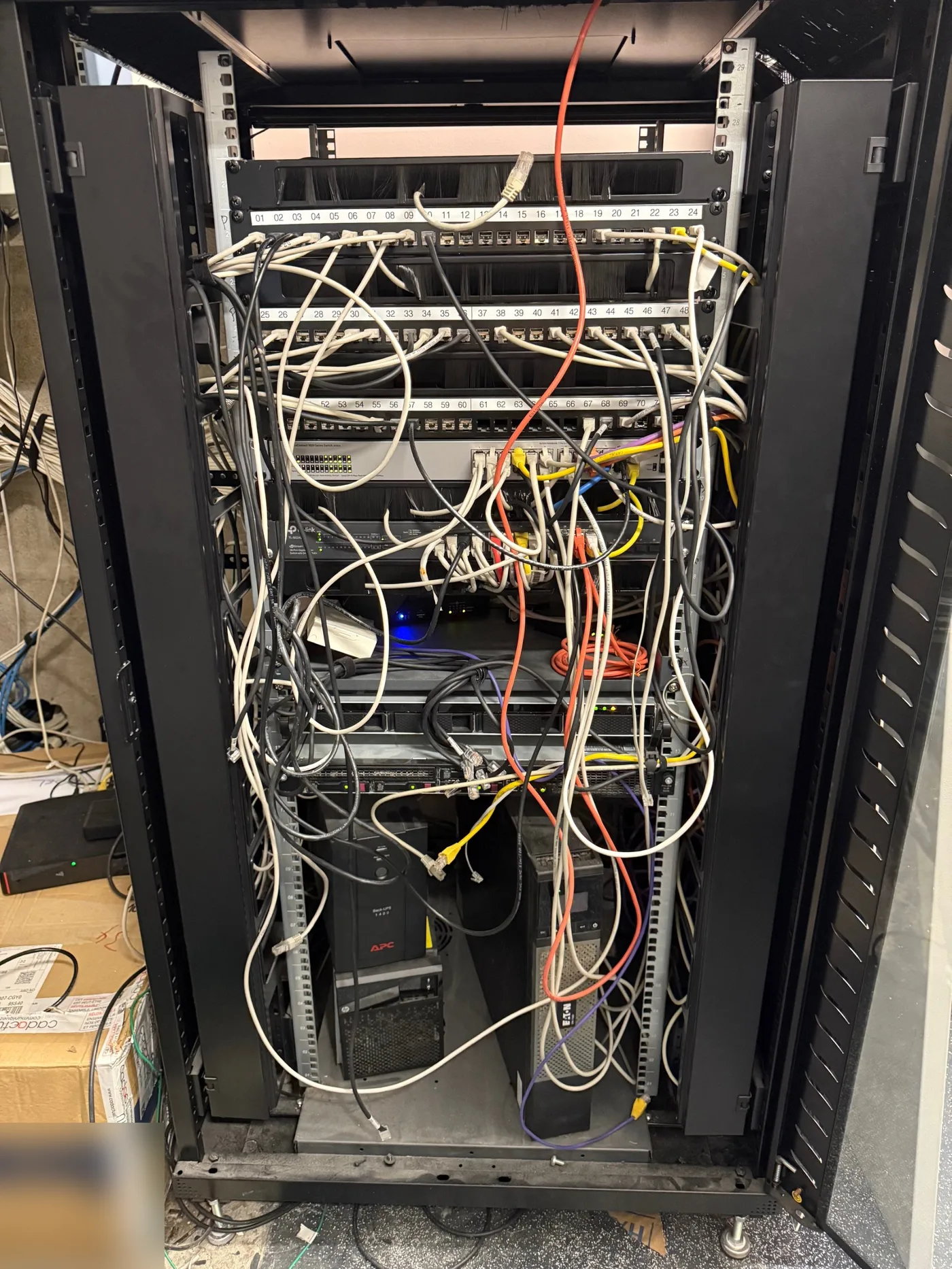

Baie sur pied — local technique d'une PME

Trois panneaux de brassage, deux switchs, des onduleurs, et des dizaines de cordons trop longs qui pendaient jusqu'au sol. La box et le boîtier 4G étaient posés sur un carton à côté de la baie.

Cordons courts, passés dans des passe-câbles à brosse
Couleurs repères pour les liaisons importantes
Switchs étiquetés
Box et boîtier 4G rentrés dans la baie, sur étagère
NAS et serveur montés en rack
Bas de baie dégagé, onduleurs accessibles

AVANTAPRÈS

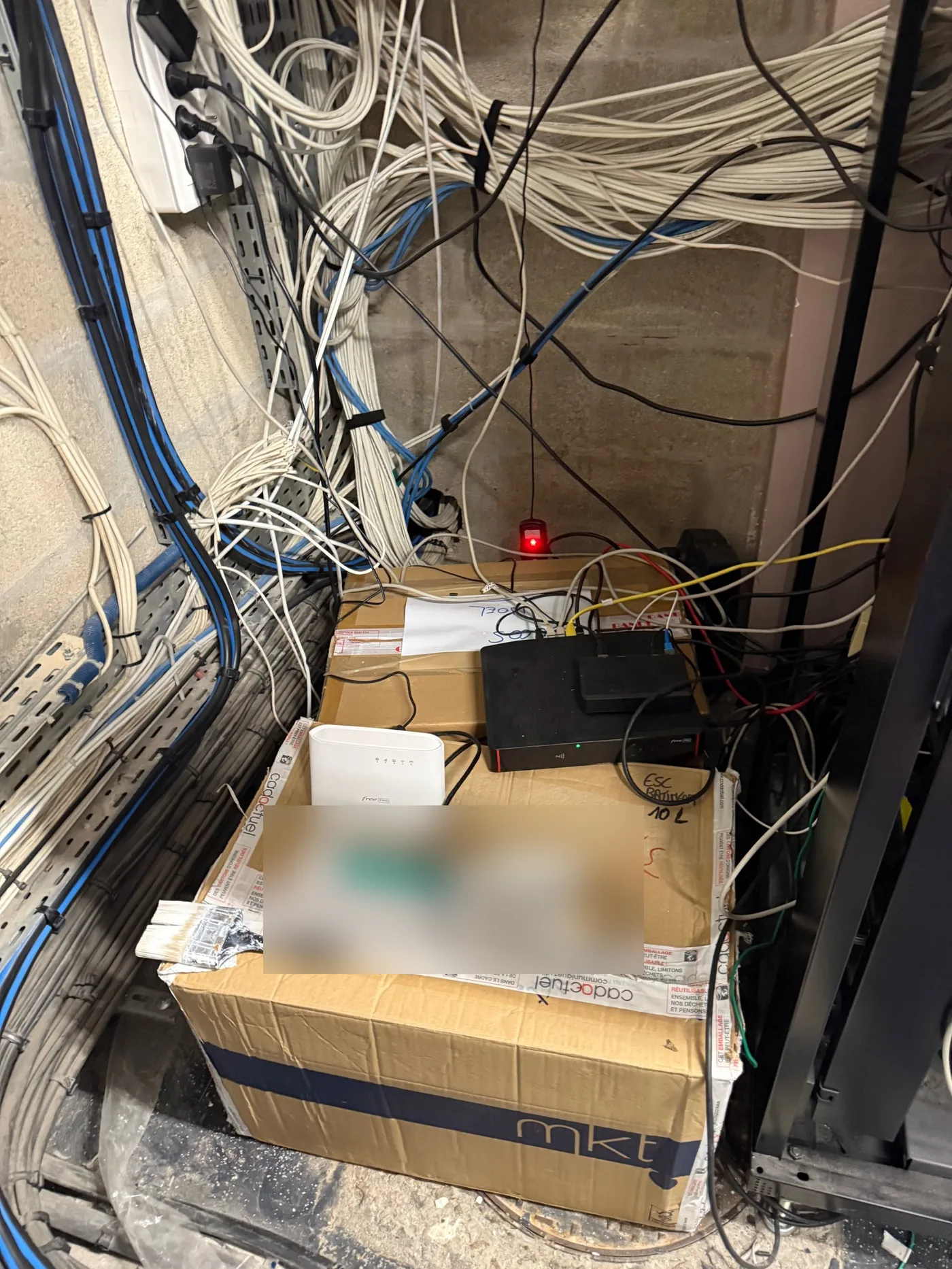

Box et boîtier 4G posés sur un carton — Box et 4G posées sur un carton

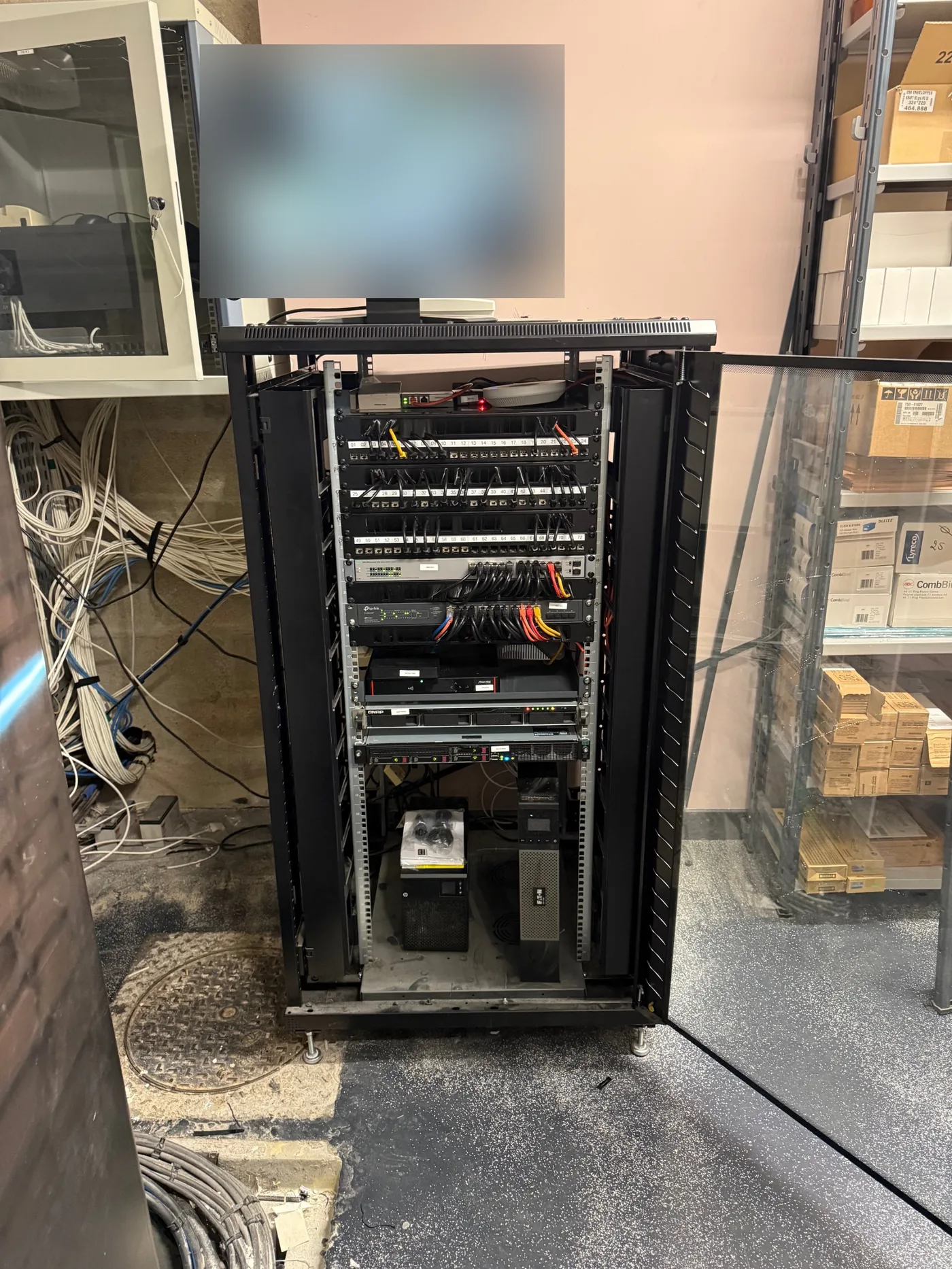

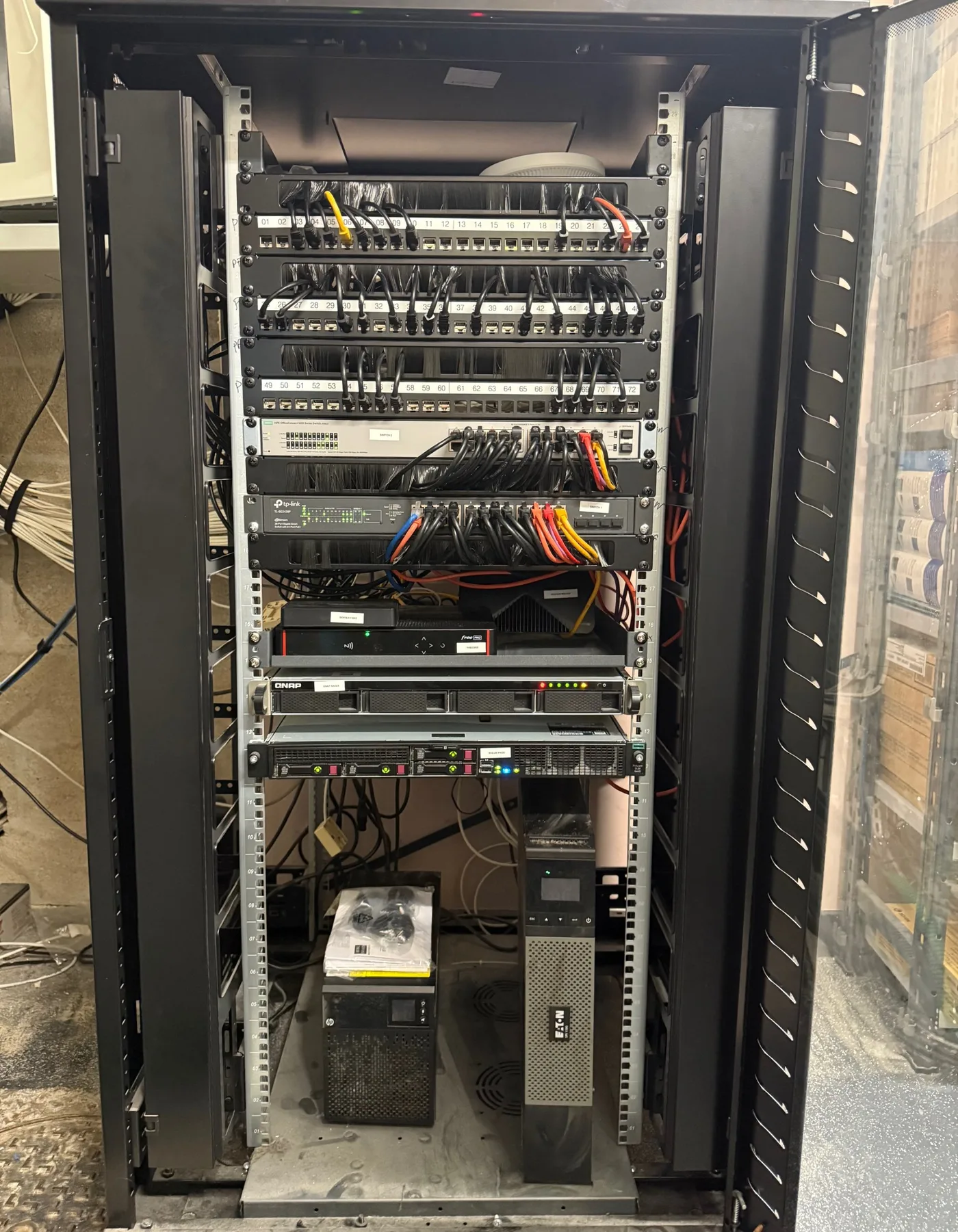

Baie de brassage rangée et étiquetée — Tout est rangé dans la baie

INTERVENTION 02

Baie murale — du « plat de spaghettis » à la baie structurée

De longs cordons blancs emmêlés devant tous les équipements et une multiprise qui pendait sous la baie : impossible de savoir ce qui était branché où.

Recâblage complet en cordons courts et colorés
Firewall et switchs installés sur étagères
Barrette de prises intégrée en bas de baie
Porte vitrée refermée

Détail du brassage après intervention — Détail du brassage

INTERVENTION 03

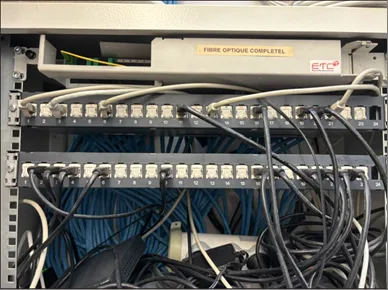

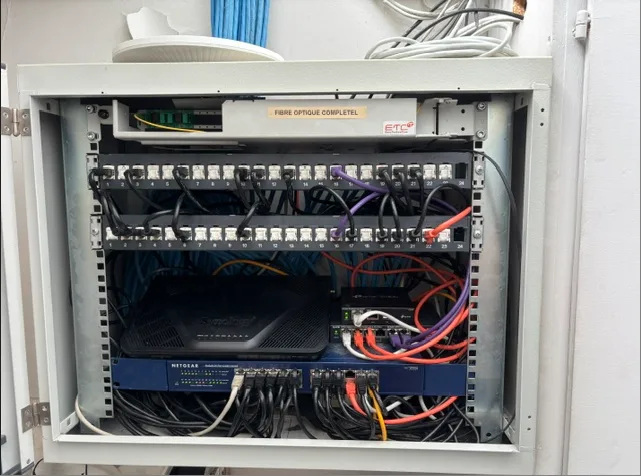

Coffret mural — la baie ferme à nouveau

Des cordons de longueurs inégales sortaient de la baie et empêchaient de fermer la porte. Le brassage a été entièrement repris.

Cordons courts, rangés le long des panneaux
Couleurs par usage pour repérer les liaisons
Routeur et switchs correctement installés
Porte vitrée refermée et verrouillable

✦ Notre méthode

Une baie remise à plat en 6 étapes

Nous planifions l'intervention avec vous pour limiter au maximum la coupure du réseau.

1

Audit de l'existant

Relevé des équipements, des prises raccordées et des liaisons actives. On identifie ce qui sert, ce qui ne sert plus, et les points de fragilité.

2

Plan de brassage

On prépare la nouvelle organisation : emplacement de chaque équipement, affectation des ports, codes couleur (serveurs, téléphonie, Wi-Fi, caméras…).

3

Recâblage

Remplacement des cordons trop longs par des cordons courts adaptés, passés dans des passe-câbles à brosse. Chaque prise retrouve son port.

4

Rangement & montage en rack

Box, routeurs, NAS et serveurs quittent le sol et les cartons : montage en rack ou sur étagère, onduleurs accessibles, bas de baie dégagé.

5

Étiquetage

Switchs, équipements et liaisons sont étiquetés. N'importe quel technicien s'y retrouve en quelques secondes.

6

Documentation

Nous vous remettons le plan de brassage et la liste du matériel installé, tenus à jour lors des interventions suivantes.

✦ Pourquoi c'est important

Une baie rangée, un réseau plus fiable

Dépannage plus rapide

Un port identifié se diagnostique en quelques minutes au lieu de suivre un câble à la main dans un nœud.

Meilleure ventilation

Les équipements respirent : moins de chaleur, moins de pannes, une durée de vie allongée.

Sécurité physique

Une baie rangée se referme à clé. Fini les débranchements accidentels ou les manipulations non autorisées.

Image professionnelle

Votre local technique reflète le sérieux de votre entreprise, auprès de vos équipes, de vos visiteurs et de vos assureurs.

✦ Maintenance matérielle

Nettoyage et dépoussiérage de vos serveurs

La poussière est l'ennemie silencieuse des serveurs : elle encrasse les ventilateurs, fait monter la température et use prématurément les composants.

Nettoyage complet réalisé sur site avec un aspirateur adapté au matériel informatique, sans risque pour les composants.

Travaux réalisés sur ce serveur tour HPE

1Arrêt du serveur et ouverture du châssis
2Retrait des disques de la baie (8 emplacements) et nettoyage de la cage et du fond de panier

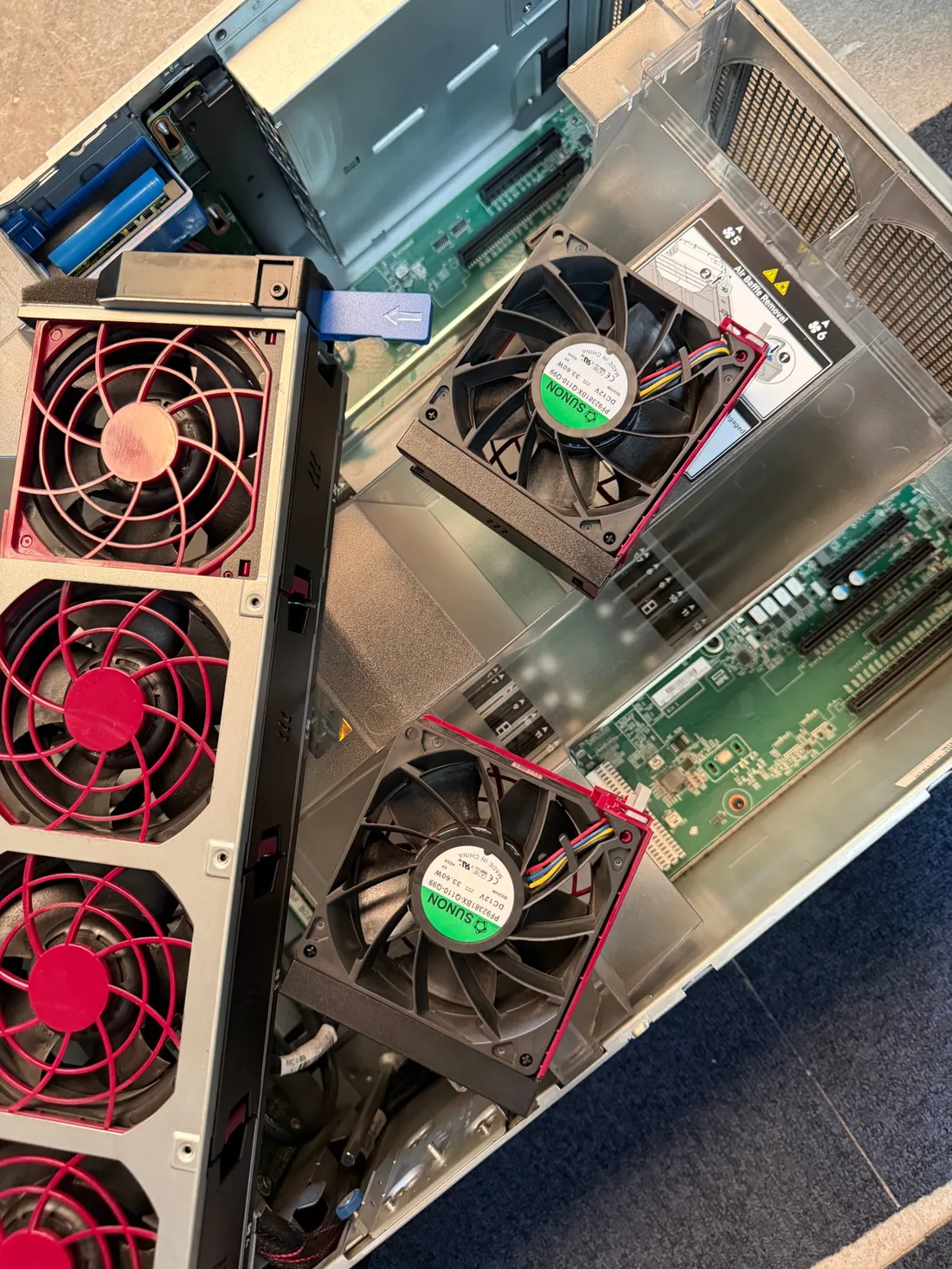

3Démontage et nettoyage du module de ventilation avant (4 ventilateurs) ainsi que des ventilateurs arrière
4Nettoyage de l'intérieur du châssis, du déflecteur d'air et des grilles d'aération
5Dépoussiérage de la face arrière (alimentations, emplacements PCIe, ports)
6Remontage des composants, remise en place des disques dans leurs emplacements d'origine

Nous recommandons un dépoussiérage annuel, plus fréquent si le serveur est installé dans un local poussiéreux (entrepôt, atelier, réserve).

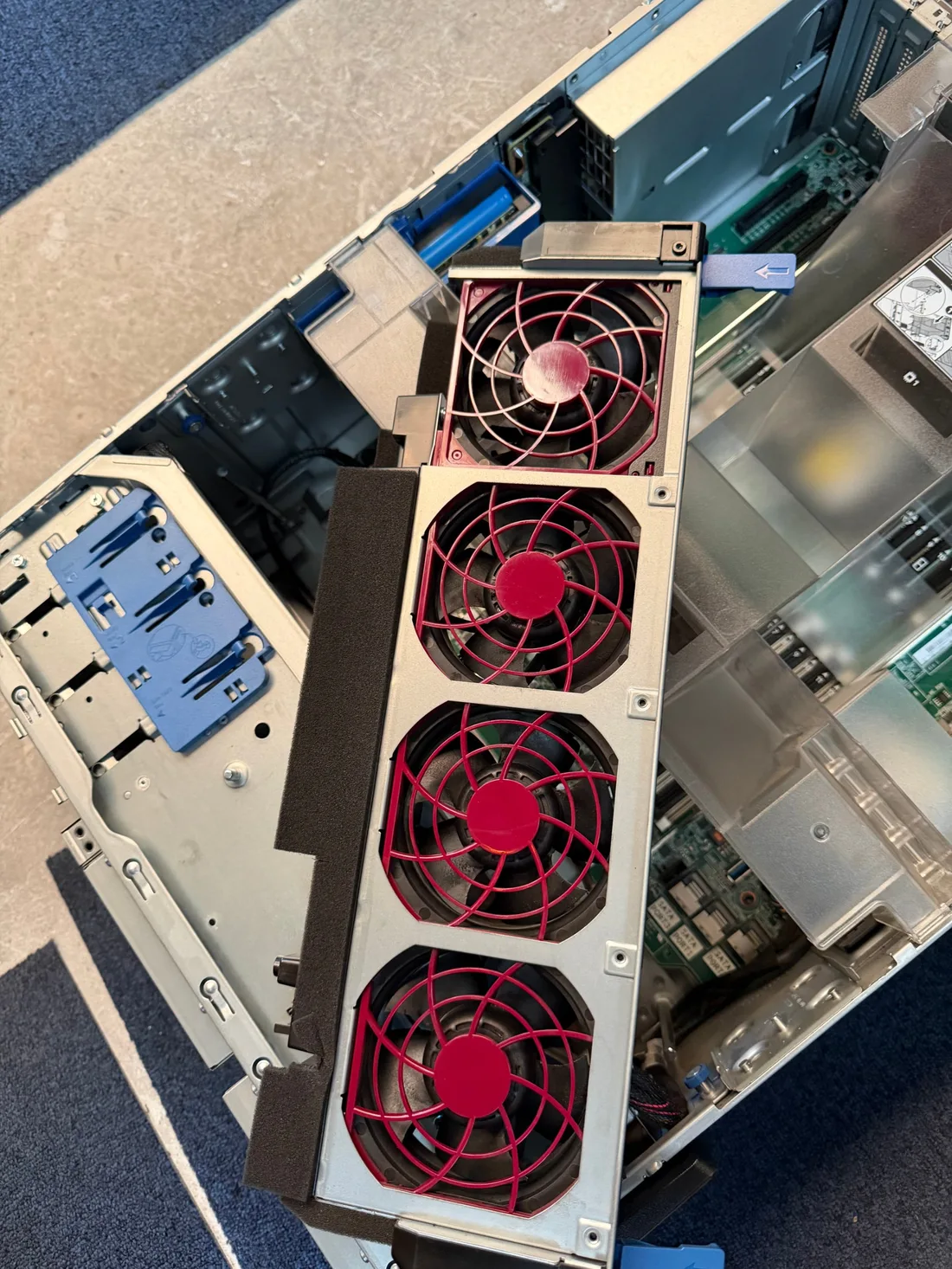

Module de ventilation avant nettoyé — Module de ventilation avant

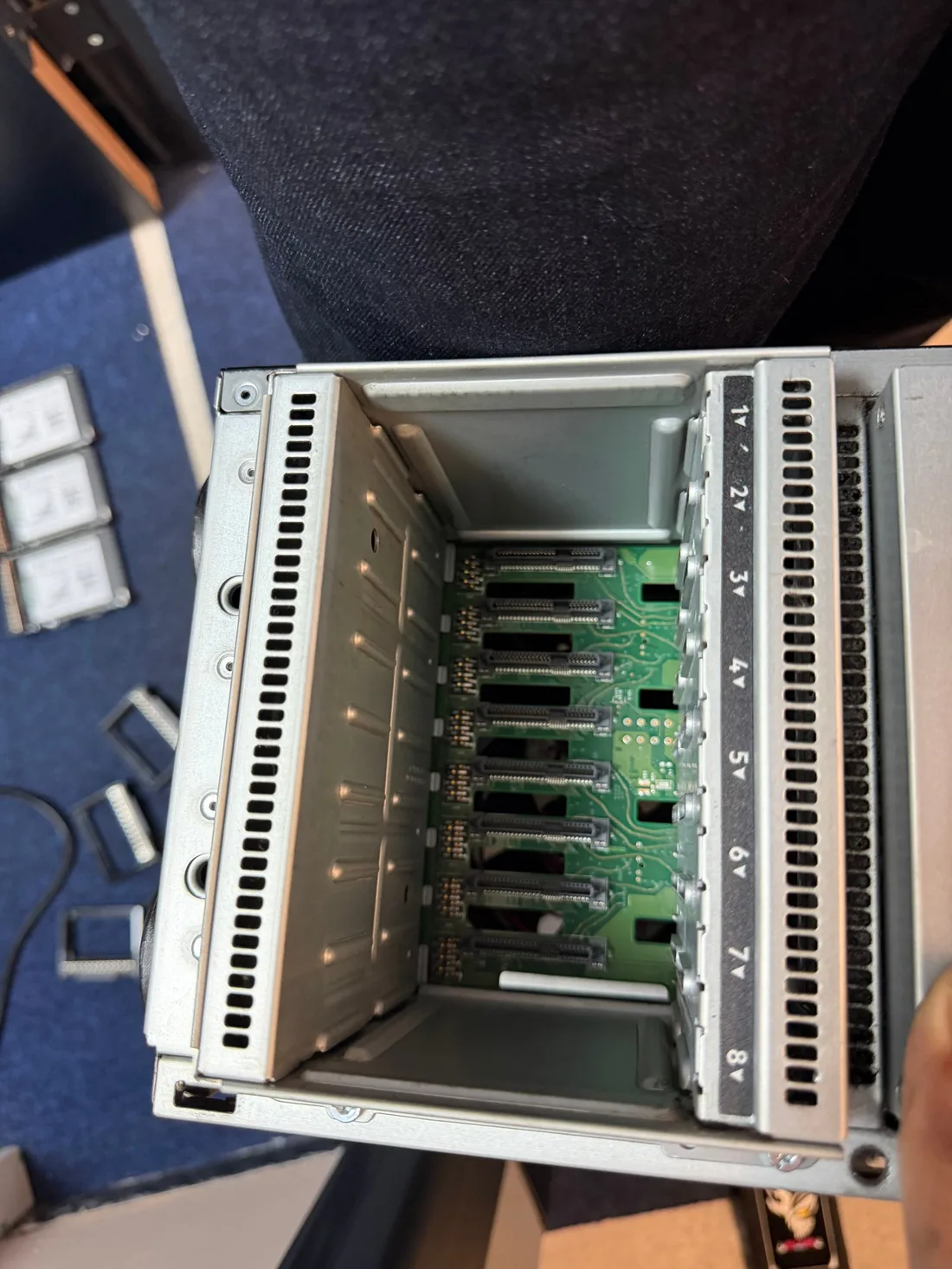

Cage à disques et fond de panier nettoyés — Cage à disques (8 emplacements)

Face arrière du serveur dépoussiérée — Face arrière dépoussiérée

Votre baie ressemble à un « avant » ?

Envoyez-nous une photo de votre local technique : nous vous proposons une intervention adaptée, de la simple remise en ordre à la refonte complète du brassage.
